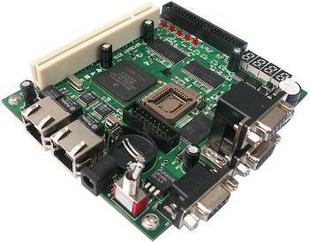

MPC8247系列套件是一套完整的基于摩托罗拉MPC8247系列处理器的嵌入式开发平台,该系列集成PowerPC处理器适用于那些对成本、空间、功耗和性能都有很高要求的应用领域;该器件有较高的集成度,从而降低了系统的组成开销。高集成度的结果是简化了电路板的设计,降低了功耗和加快了开发调试时间。

这种低成本多用途的集成处理器的设计目标是使用PCI接口的网络基础结构、电讯和其它嵌入式应用。它可用于路由器、接线器、网络存储应用和图像显示系统。智心胜达MPC8247系列套件集成摩托罗拉MPC8247系列处理器,128M的SDRAM以及16M的FLASH,为用户的软件研发提供了足够的空间。底板上则提供非常丰富的外设接口:两个10M/100M以太网接口、三个四线RS-232串口等。系统具有体积小、耗电低、处理能力强、网络功能强大等特点,能够装载和运行嵌入式Linux操作系统。用户可以在这个系统平台上进行自主软件开发,并对MPC8247系列进行测试和评估。MPC8247系列套件中提供底板硬件电路图及硬件设计文档,极大的方便了用户进行系统设计开发。智心胜达MPC8247系列套件提供完备的嵌入式LINUX开发环境及丰富的开发调测工具软件。

对于MPC8247系列系列处理器,MPC8247/8248/8271/8272管脚具有兼容性,功能也大致相同,本开发套件目前主要使用MPC8247处理器。

开发板设计特点如下:

1.将CPU尽量多的资源通过接口引出,兼容更多的应用环境。

2.不需要重新投板,CPU全面支持MPC8247系列系列的所有封装为BGA516的CPU。兼容Freescale PowerQuicc II的MPC8247、MPC8248、MPC8271、MPC8272等处理器。

3.Boot部分同时支持PLCC32封装的小Flash启动和TSOP封装的大Flash启动。通过跳线配置从哪一片Flash启动。系统正常工作的时候,从大Flash启动。当系统由于误操作等其他原因而启动不起来的时候,可以从小Flash启动,恢复系统。

4.开发板的所有开发不需要昂贵的PowerPC仿真器。不需要担心误操作而造成的系统启动不了的麻烦。

5.适应更多的应用环境,大Flash同时兼容8MB/16MB/32M/64MB的Flash,SDRAM兼容64MB/128MB/256MB大小。

6.内存芯片根据需要可选民用级别和工业级别。同时兼容三星、现代、Micron等公司的内存芯片。

7.电源对外统一5V电源输入,板上所需要的3.3V I/O电压和1.5V核心电压都从这个电压分压而成。

8.电源提供允许宽范围电压,最低4.5V,最高18V都可以兼容。

9. 板载CPU时钟跳线,允许根据实际情况修改系统运行频率。使用电阻配置,支持开发板的抗震性能和稳定性能。

开发板允许通过跳线配置(或者电阻配置),使用单片大Flash直接允许,而不使用PLCC封装的小Flash,允许在有抗震性能要求的应用中使用。

具体附件:

l MPC8247开发板一块

l DB9串口连接线

l 5V/3A系统直流电源变压器一个

l 系统开发资料光盘1张(内含板子的详细设计开发操作说明)

软件支持:

l bootloader for MPC8247的源代码

l linux的操作系统源代码,内含板子的各种驱动源代码


l 各种测试程序源代码

l 有关的基于Linux开发的文档

l 开发板的接口文档手册

l 开发板的pdf版本以及ProtelDXP2004版本的原理图,原理图库文件,PCB图库文件
